Консольно-моноблочные насосы КМ

Консольный насос КМ - одноступенчатый моноблочный, консольный насос с односторонним подводом жидкости к рабочему колесу. Конструктивно все насосы данного вида - горизонтальные с односторонним подводом перекачиваемой воды к рабочему колесу центробежные насосы.

Насосы КМ предназначены для перекачивания чистой воды, производственно-технического назначения (кроме морской) с рН 6...9, температурой от 273 до 378К (от 0 до 105°C).
Насосы перекачивают и другие жидкости, сходные с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

На ряду с насосом типа К, насосы КМ составляют основную массу консольных насосов для воды.
Электродвигатели в насосах имеют удлиненный вал, на конце которого установлено рабочее колесо насоса.
Уплотнение вала насоса - одинарное сальниковое или одинарное торцовое. Исполнение по узлу уплотнения определяется температурой перекачиваемой воды и давлением на входе в насос.
Наибольшее допускаемое избыточное давление на входе в моноблочный консольный насос составляет:
- для насоса КМ с мягким сальником, 0,35 МПа (3,5 кгс/см²), с торцовым уплотнением до 0,8 МПа (8,0 кгс/см²).

Материал деталей проточной части насосов, в основном, серый чугун.
Допускаемая величина внешней утечки воды через сальниковое уплотнение насоса КМ до 3 л/час (через сальник должна просачиваться жидкость, чтобы смазывать и охлаждать уплотняющую поверхность). Утечка через торцовое уплотнение существенно меньше и в идеале может быть близка к нулю.

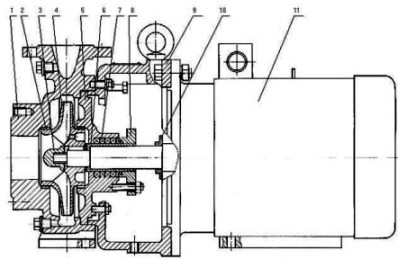

На рисунке 1 представлен разрез консольного моноблочного насоса КМ.

Рис.1. Основные детали насоса: 1-корпус насоса с всасывающим и нагнетательным патрубками; 2-кольцо уплотняющее; 3-гайка рабочего колеса; 4-рабочее колесо; 5-крышка; 6-втулка защитная; 7-сальниковая набивка; 8-крышка сальника; 9-фонарь; 10-кольцо отбойное; 11-электродвигатель

Особенностью моноблочного консольного насоса КМ, в отличие от насоса типа К, является трудность замены штатного электродвигателя электродвигателем меньшей мощности, который необходим после обточки колеса. Подобная замена требует проведения дополнительных технологических операций. В ряде случаев, по мнению ряда специалистов, целесообразно выполнить обточку колеса, но не менять комплектующие электродвигатели. При этом обеспечиваются необходимые параметры насоса КМ (подача и напор) с минимальными трудозатратами, а электродвигатель потребляет меньшую мощность, хотя и изменяется cosφ.

Заводы-изготовители производят консольные моноблочные насосы как в классическом варианте, так и под другими наименованиями без заметных конструктивных отличий. К ним относятся консольный насос КММ, ЦМК, ЦКМ, ВКМ, АЦМК.
В настоящее время заводы не выпускают консольные насосы КМП (повысительные), используемых для перекачивания воды с температурой до 105°С в жилых и общественных зданиях.
Главная конструктивная особенность таких насосов КМ – соединение напорного и всасывающего патрубков с напорным и всасывающим трубопроводом при помощи гибких вставок, которые входили в комплект поставок насосных агрегатов. Применение гибких вставок позволяет снизить уровень вибрации, передаваемый электронасосом на трубопровод. Эти же вставки позволяют заменить насос и его детали без отсоединения трубопроводов.

Под замену ранее выпускаемых повысительных насосов поставщики предлагают моноблочные центробежные насосы КМ для работы при температуре 105°C, с двойным сальником или с высококачественным торцовым уплотнением фирмы «John Crane» (обозначение «JC»), укомплектованные гибкими вставками.
Применение уплотнения фирмы «John Crane» обеспечивает устойчивую работу насосов КМ без подвода охлаждающей жидкости в уплотнение.
